概述

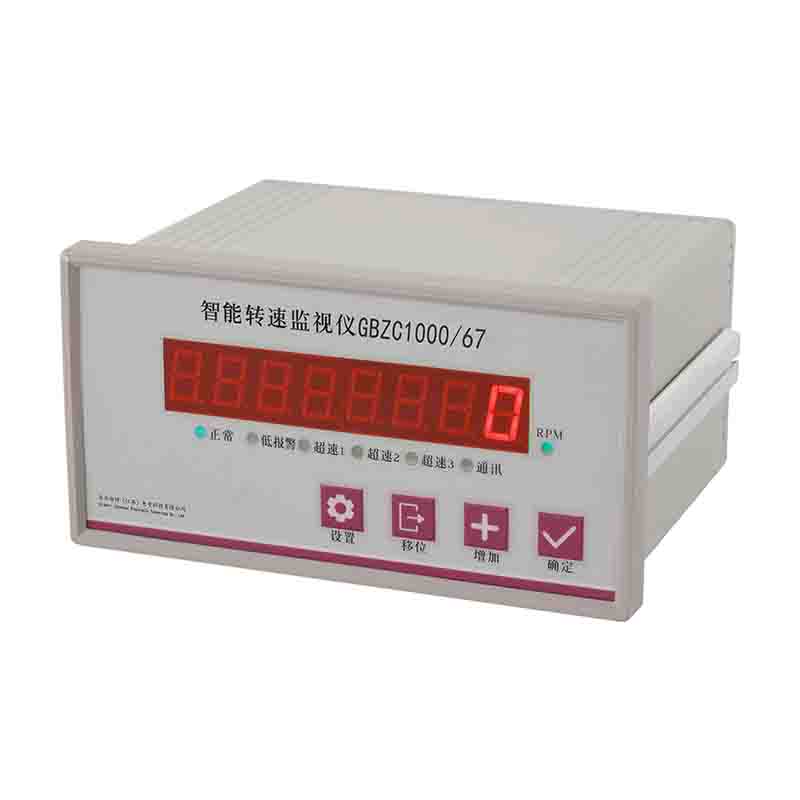

GBZC1000/67系列转速监视仪是采用智能化设计的数显仪表，具有精度高、性能稳定、抗干扰强、可靠性高、 操作简单等特点，用户可现场对齿数、传动系数、报 警值等参数进行更改设置，转速 / 键相测量可接收一 路磁电转速传感器或一路霍尔传感器或一路Ф8mm 电 涡流传感器发出的转速信号；正反转速测量可接收两 路霍尔转速传感器或两路Ф8mm 电涡流传感器发出的 转速信号（非通用），可用于连续监视和测量旋转机械 装置的转速，并当转速低于或高于设定转速时，可发 出低转速报警超速报警信号，当旋转出现反向时，可 输出反转报警信号。本监视仪不推荐用于超速保护。

分类

GBZC1000/67 智能转速监视仪

GBZC1000/67JX 智能键相监视仪

GBZC1000/67ZF 正反转速监视仪

GBZC1000/67-B 壁挂式智能转速监视仪

GBZC1000/67ZF-B 壁挂式正反转速监视仪

技术参数

① 输入：磁电转速传感器 / 霍尔传感器 / Ф8mm 电涡流传感器

② 测量范围：1~10000 转 / 分

③ 显示方式：8 位 LED 数字显示，精度：1 转 ±1 个字

④ 齿数设置：1 ～ 200 内任意齿

⑤ 传动系数：1 ～ 200 内任意齿

⑥ 电流输出：有源 DC（4~20）mA，带短路保护， 负载≤500Ω，误差：满量程的 ±0.5%

⑦ 缓冲输出：传感器原始信号输出（TDM 信号）

⑧ 电源输出：供电涡流传感器用的 -24VDC 或 霍尔传感器用的 +24VDC 电压输出

⑨ 报警：设定 - 低转速 1 点（低报警）； 高报警 3 点（超速 1，超速 2，超速 3）

范围：在（4~20）mA 满量程内任意设定；延时：（0~30）秒范围内任意整数；

  输出：继电器常开输出，接点容量 DC30V /7A 或 AC240V /7A

⑩ 通信：RS485 通信接口， MODBUS-RTU 通信协议（选配）。

⑪ 环境限制：周围无腐蚀性、无强磁场等场合

使用温度：（0 ～ 50）℃；储存温度：（-40 ～ 70）℃；

相对湿度：（20 ～ 90）%RH（非冷凝）。

⑫ 使用电源：交流 220VAC±5%，频率 50Hz/60Hz， 功耗＜10W

⑬ 仪表机箱：

外形尺寸：宽 160 mm× 高 84mm× 深 120mm；

开孔尺寸：宽 152 mm× 高 76mm；

⑭ 安装方式：盘装固定
