概述

GBZC6325电涡流传感器主要用于测量中到大型蒸汽透平发电机上由于透平转子和机器定子（壳体）膨胀率不同所引起的胀差（DE).

差胀测量

由两个电涡流传感器实现，测量与推力轴承有一定距离的凸缘或斜面。典型的传感器安装方式包括：

1.两个传感器测量凸缘的同一侧；

2.两个补偿式输入传感器分别测量凸缘的相对一侧，有效地使可测量的DE范围加倍；

3.两个传感器中至少有一个传感器测量转子的一个斜面，另一个传感器测量一个独立斜面或转子上的不同位置，以补偿径向移动。安装方式会对测量引入某些误差，但是能够测量比补偿式测量更长的总DE距离。

安装方式需要根据可用的靶面尺寸、预计的转子轴向位移量以及机器内部（凸缘相对于斜面）的DE靶面类型，当可用的凸缘高度足够时，应采用两个传感器测量凸缘的同一侧这种安装方式，两个传感器将提供互为冗余的测量。

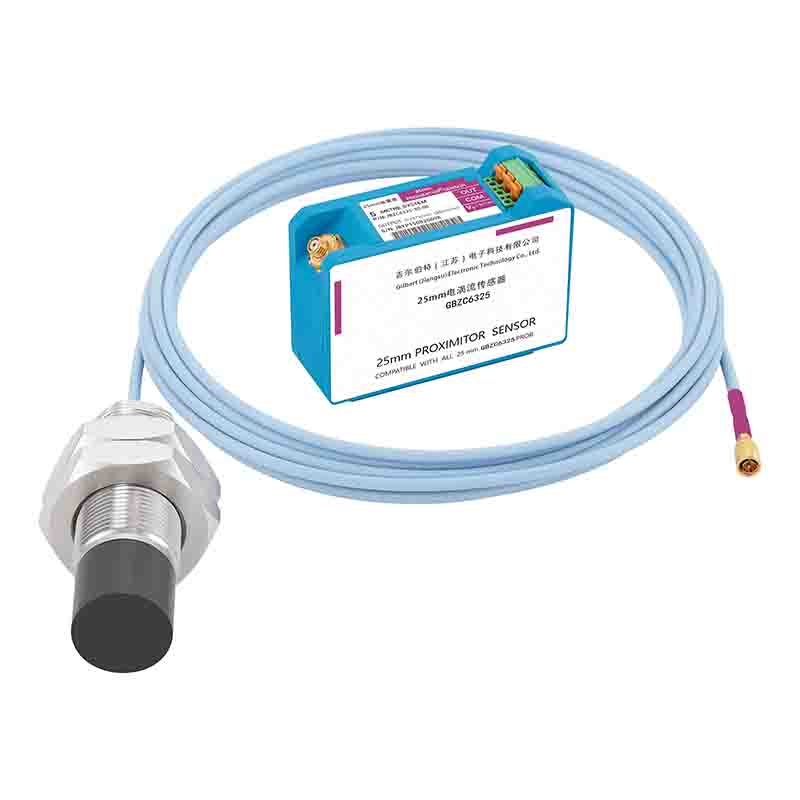

系统组成

探头、延伸电缆、前置器。

连接接头

GBZC6325探头和延伸电缆之间的连接，采用了一个耐腐蚀的黄金自锁接头装置，只需要用手就可以拧紧或松开，而无需任何其他工具。

前置器

采用高密度DIN导轨安装形式，也可采用更传统的面板安装形式，前置器上的弹簧定位端子块使安装更方便快捷，不需要特殊的安装工具，连线也十分坚固可靠。
