概述

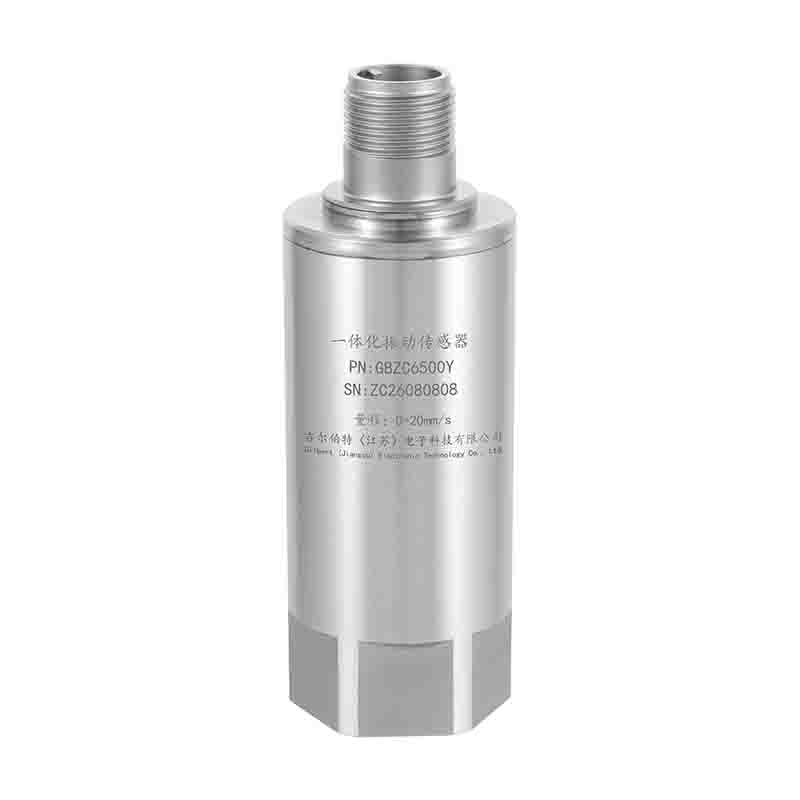

GBZC6500Y一体化振动传感器是将GBZC6500振动速度传感器和精密测量电路集成在一起，构成高精度振动测量系统，把振动速度有效值和振动位移峰峰值变送成标准的4-20mA电流输出，直接连接DCS、PLC或其它设备，中间减掉了通过仪表转换变送输出部分，结构更简单，大大提高了精确度，性能也更稳定，使用更方便，是水泥厂，电厂，钢厂等有控制系统的工厂监测设备绝对振动的理想选择。

技术参数：

1  频率响应：5～1000 Hz

2  测量范围：0～20mm/s（有效值）;0-1000um(峰峰值) 任意选定

3  信号输出：4～20mA（±0.05mA）或485信号

4  输出阻抗：≤500Ω

5  工作电压：DC24V±10%

6  接线定义：两线制(棕色+24V、黑色IOUT+)

7  测量方向：垂直或水平或通用

8  使用环境：-40℃～100℃  ; -40℃～200℃(定制)   相对湿度 ≤90%

9  外形尺寸：φ30×70mm

10 安装方式：双头螺栓或磁座或焊接底座安装

11 精度误差：±2%

安装使用：

1安装位置：安装于被测振动点上，将传感器底部用螺栓或磁座固定在被测壳体上，然后将传感器拧在上面即可。

2接线说明：两线制(棕色+24V、黑色IOUT+)棕色导线接DC24V电源正端，黑色导线接DC24V电源负端，同时棕色和蓝色导线也是4～20mA输出引线。连接导线要求有良好的绝缘性能，采用二芯屏蔽电缆。
